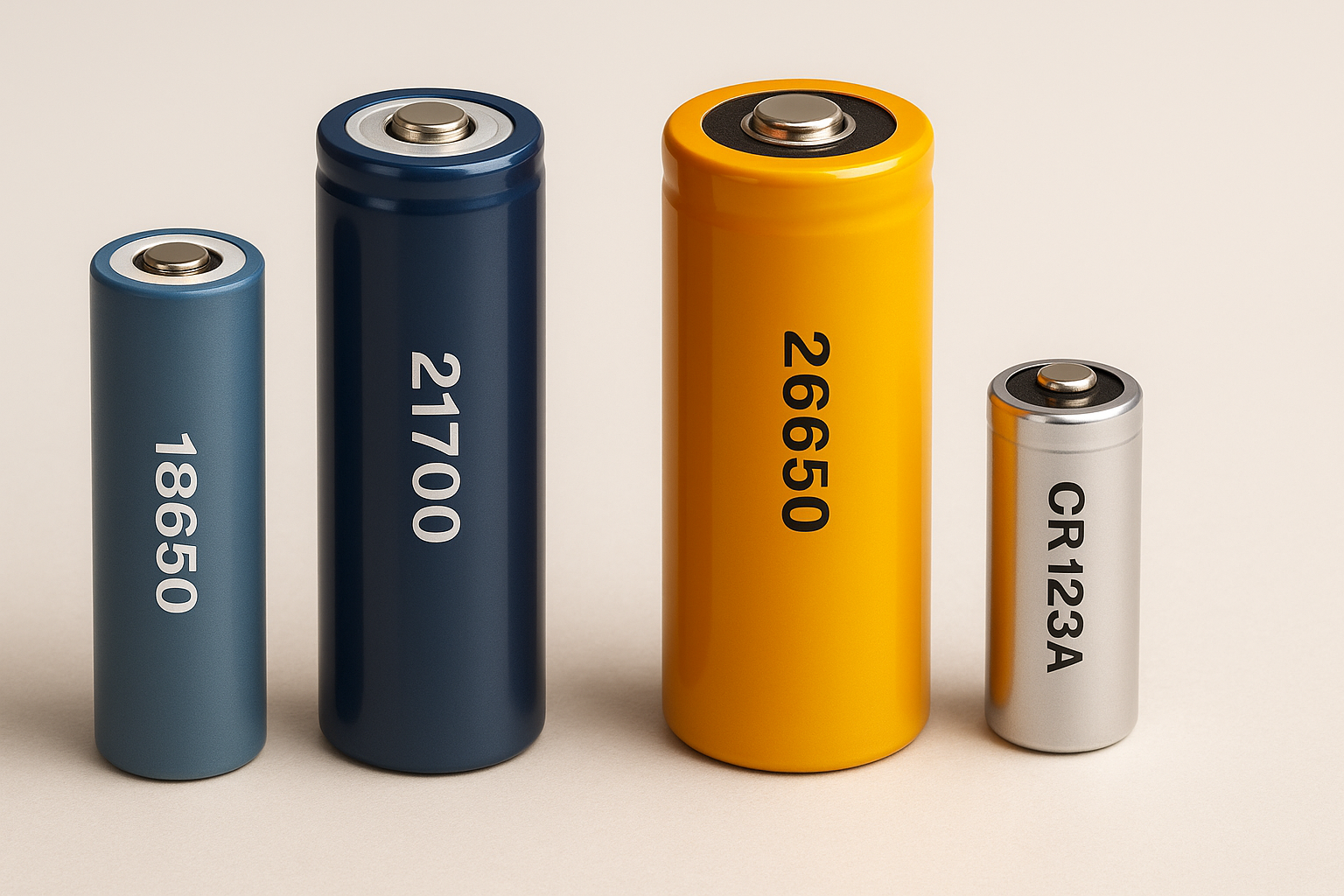

Сравнение популярных форм-факторов аккумуляторных батареек: 18650, 21700, 26650, CR123A и другие
В этой статье разберём основные типоразмеры цилиндрических аккумуляторов и батареек, их ключевые характеристики, преимущества и области применения. Вы узнаете, чем 18650 отличается от 21700, почему стоит обратить внимание на 26650 и где незаменимы элементы CR123A.
1. Что такое форм-фактор и почему он важен
Форм-фактор (или типоразмер) определяет геометрию и габариты элемента питания. Именно он влияет на:
- Ёмкость и плотность энергии: объём активного материала внутри
- Совместимость с устройствами: корпуса фонарей, инструменты, бизнес-акустика
- Тепловые характеристики и безопасность: объём теплоотвода и размеры охлаждающей поверхности
2. 18650: «классика жанра»
- Размеры: 18 мм × 65 мм
- Ёмкость: 2000–3600 мА·ч
- Максимальный ток разряда: 5–30 А (в зависимости от марки)
- Применение: ноутбуки, фонари, электросамокаты (сборки), DIY-павербанки
- Широкая доступность и выбор производителей.
- Хороший баланс ёмкости и токоотдачи.
- Массовые цены и большое количество зарядных устройств.
- Ограниченная высота корпуса для мощных сборок.
- Некоторые бюджетные модели подделывают ёмкость.
3. 21700: новый стандарт для высокоэнергетических сборок
- Размеры: 21 мм × 70 мм
- Ёмкость: 3500–5000 мА·ч
- Максимальный ток разряда: до 40 А
- Применение: электровелосипеды, профессиональные фонари, портативные инверторы
- +20–40 % ёмкости при сопоставимой токоотдаче.
- Лучшая теплоотдача из-за большего диаметра.
4. 26650: для максимального запаса энергии
- Размеры: 26 мм × 65 мм
- Ёмкость: 4000–6000 мА·ч
- Ток разряда: 3–20 А
- Применение: промышленные фонари, стационарные системы резервирования, некоторые типы электроинструмента
- Очень большая ёмкость, но более низкая пиковая токоотдача.
- Часто используются в «тяжёлых» сборках, где важен долгий непрерывный режим работы.

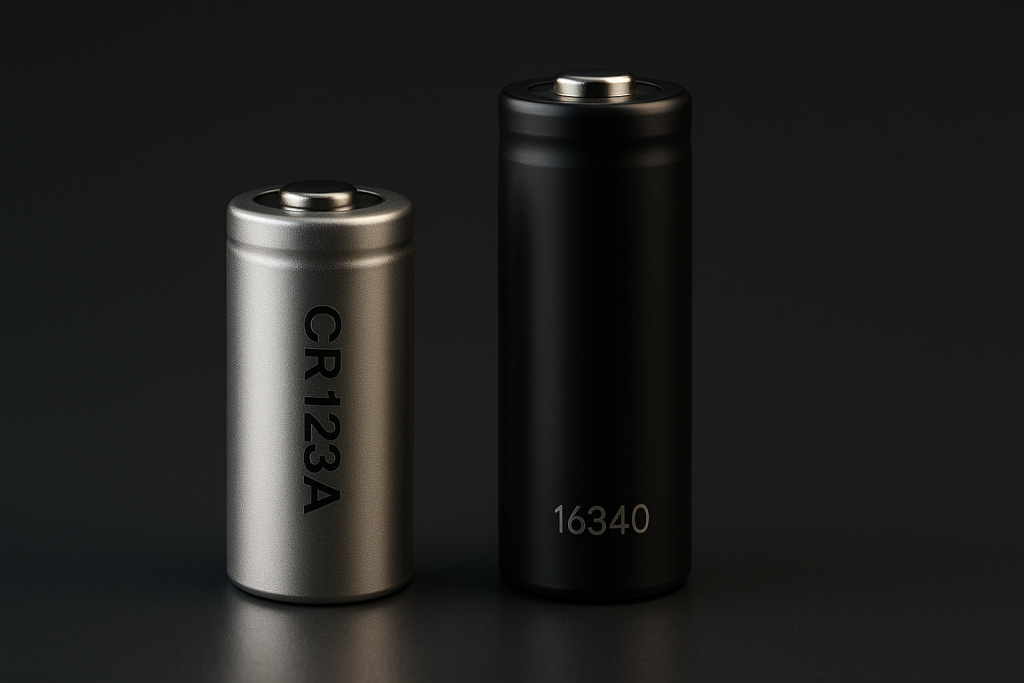

5. Элементы питания CR123A и 16340: компактность и надёжность
- CR123A (16340):
- 16 мм × 34 мм, ёмкость 600–800 мА·ч, пиковый ток до 2 А
- Использование: высокотемпературные фонари, камеры безопасности, медицинские приборы
- 16340:
- Аккумуляторный аналог CR123A, li-ion, ёмкость 700–1200 мА·ч, токоотдача до 5 А
- Компактность при относительно высокой плотности энергии.
- Широкий температурный диапазон эксплуатации (−40…+60 °C).
6. Как выбрать подходящий форм-фактор
- Определите нагрузку: каков требуемый ток разряда (C-rate).
- Учтите габариты устройства: корпус может принять только конкретные типоразмеры.

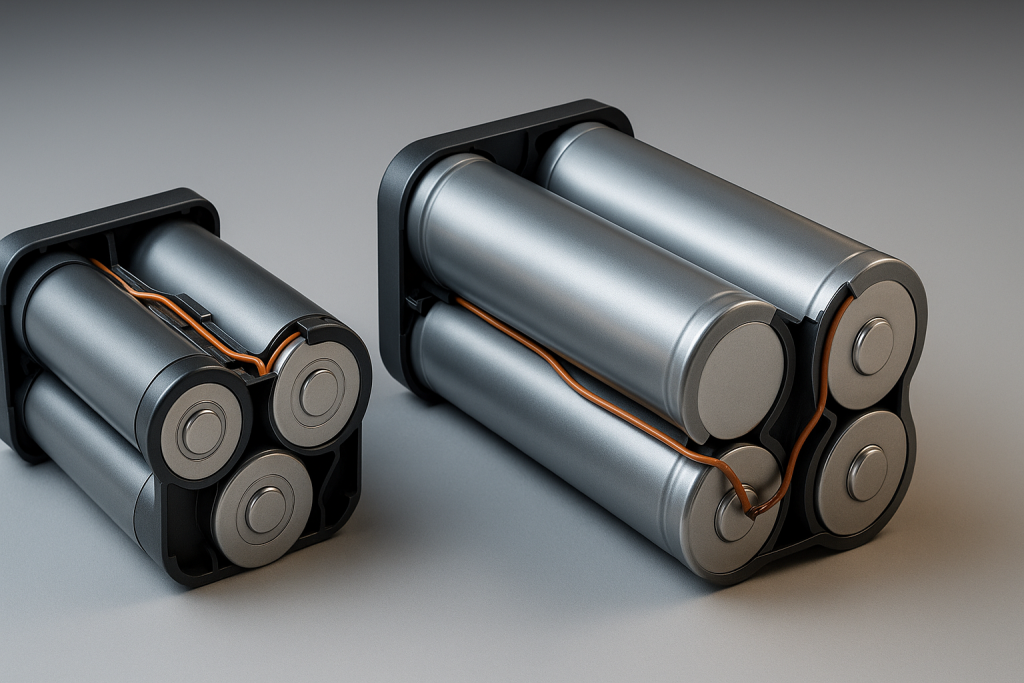

- Рассчитайте общую ёмкость сборки: сколько банок и каким образом собирать (последовательно/параллельно).
- Безопасность и BMS: для сборок из нескольких банок необходима система балансировки и защиты.
7. Заключение
Выбор форм-фактора — это всегда компромисс между ёмкостью, токоотдачей и габаритами. 18650 идеально подойдёт для DIY-проектов, 21700 — для высокомощных сборок, 26650 — если нужна максимальная автономность, а CR123A/16340 — для компактных устройств со средней нагрузкой.
Следующий шаг — подобрать подходящее зарядное устройство и BMS, чтобы извлечь максимум из выбранных элементов питания.
